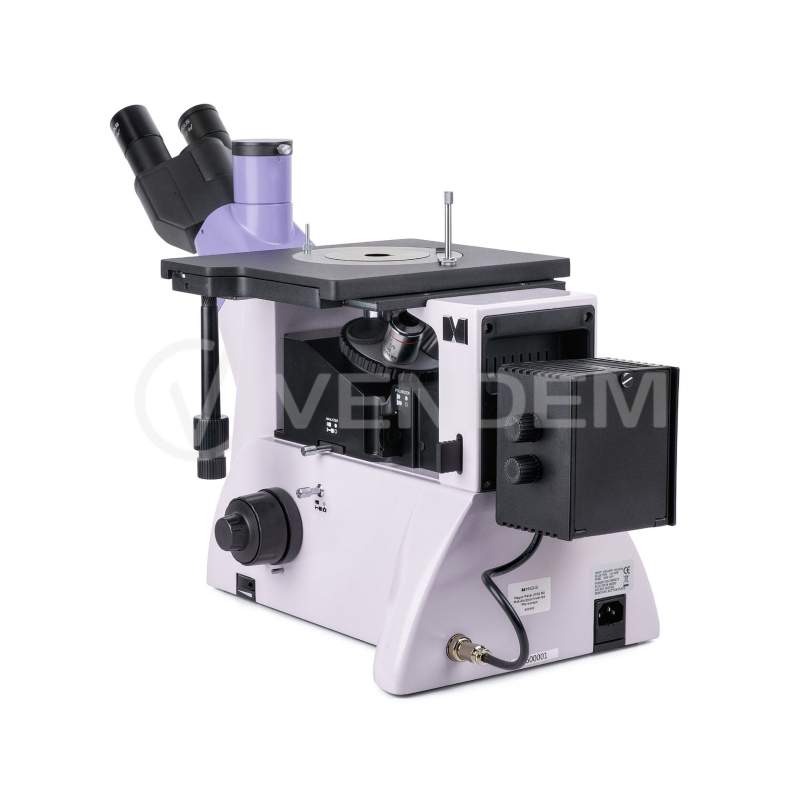

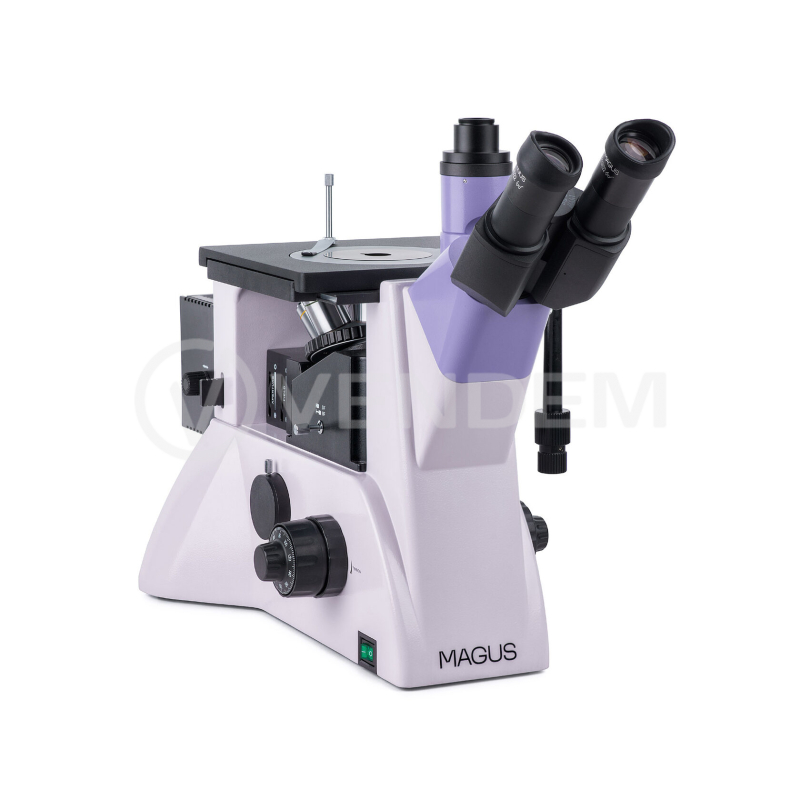

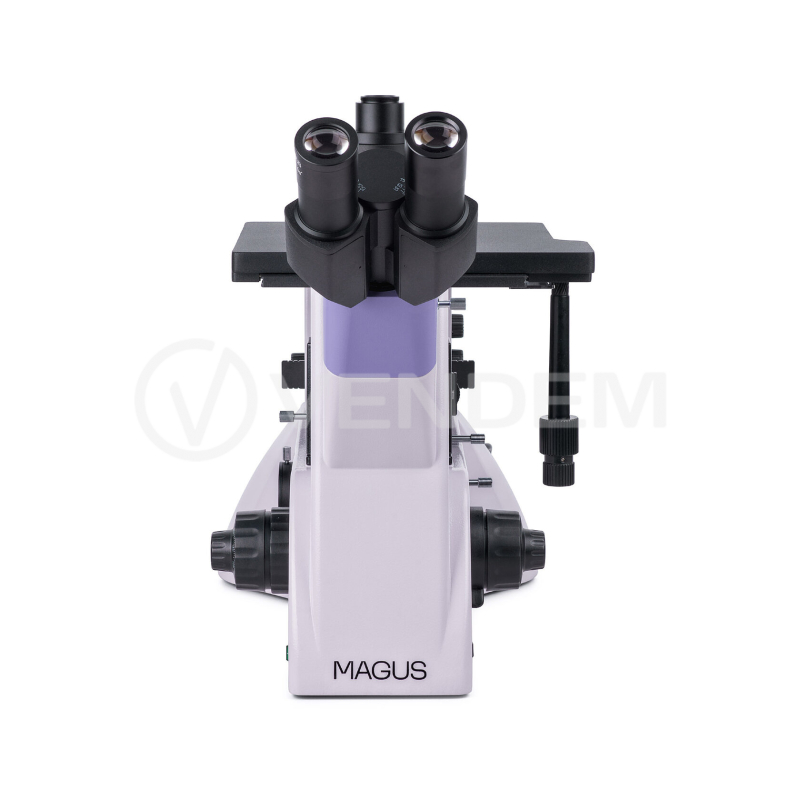

Микроскоп металлографический инвертированный MAGUS Metal V700 BD

Инвертированный металлографический микроскоп MAGUS Metal V700 BD предназначен для анализа микроструктуры непрозрачных материалов: металлов, сплавов и полупроводников. Модель обеспечивает увеличение от 50 до 500 крат и оснащена тринокулярной насадкой. В комплект входят планахроматические объективы, поддерживающие работу в светлом и темном поле, а также мощный галогенный источник отраженного света (50 Вт). Благодаря инвертированной схеме геометрия образца не имеет значения — единственное ограничение составляет его масса до 2 кг. Образец размещается на столике подготовленной поверхностью вниз. Микроскоп позволяет вести наблюдения в отраженном свете, используя методы светлого и темного поля, а также простую поляризацию. Два отдельных визуальных канала дают возможность подключать одновременно монитор и камеру.

Характеристики

Визуальный тракт

Револьверный узел

Пятипозиционный револьвер смонтирован на колонне под предметным столиком. Свободная позиция технологически предназначена для центровки лампы эпи-освещения, однако допускает установку дополнительного объектива с иным фокусным расстоянием для расширения масштабного ряда.

Объективная оптика

Применены планахроматические объективы, скорректированные на бесконечность, с удлинённым рабочим отрезком, обеспечивающие коррекцию аберраций в режимах светлого и тёмного поля.

Фокусировочная группа

Коаксиальные макро- и микрометрические механизмы выведены на обе стороны корпуса в нижней зоне, что обеспечивает физиологичное положение рук. Правая рукоятка снабжена стопором грубого хода для быстрой перефокусировки при смене препаратов, левая — демпферным кольцом для регулировки усилия перемещения.

Координатный столик

Препарат позиционируется двухкоординатным перемещением столика. Центральная часть оснащена сменным поворотным модулем с посадочными отверстиями 10, 20 или 30 мм. Удержание образца — механическим зажимом.

Осветитель

Источник — 50‑Вт галогенная лампа. Энергетической яркости достаточно для объективов 4–100× в светлом, тёмном поле и поляризации. Спектральный состав излучения характеризуется комфортной цветовой температурой.

Эпи-осветительная система

Построена по схеме Кёлера. Диафрагмы (полевая и апертурная) отъюстированы заводским способом; ручная коррекция возможна центрировочными винтами. Лампа регулируется по трём осям. Поляризационный блок: съёмный поляризатор с вращением 0–360°, анализатор — фиксированный. В комплект входят корригирующие светофильтры. Устройство для тёмного поля интегрировано в штатив.

Дополнительное оснащение

Ассортимент аксессуаров включает сменные окуляры и объективы для вариации увеличений, цифровые камеры для видеовывода, а также измерительные калибровочные слайды.

Основные особенности

• Применяется для изучения непрозрачных габаритных объектов массой до 2 кг
• Тринокулярная визуальная насадка с возможностью изменения высоты взора
• Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
• Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
• Осветитель отраженного света увеличенной мощности 50 Вт – специально для работы в темном поле
• Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, доступны методы светлого поля, темного поля и простой поляризации
• Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
• Предметный столик большого размера с круглыми поворотными вставками, отверстия 10, 20 и 30 мм
• Большой выбор дополнительных окуляров и объективов.
